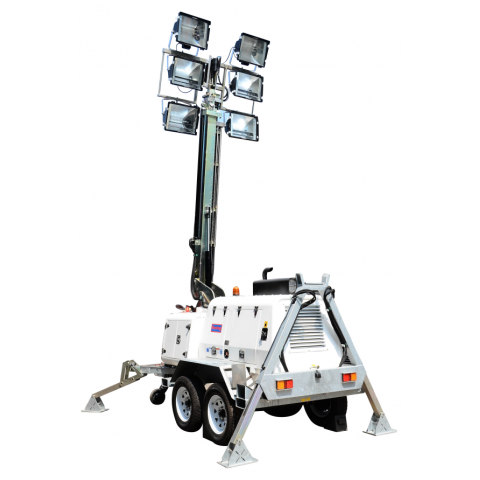

性能特点

独特的LED设计使光线能直线射出，为工地提供最佳的照明效果。不需任何工具，每盏灯均可独立调校。快速的电源连接为运输前的准备更简易的拆卸。可360度旋转的主桅杆允许在升高后，根据不同需要，对光线进行调节。紧凑、加强型的灯塔提供非凡的照明，加强型及拖车式的灯塔特点是紧凑及轻巧的设计、使运输变得轻松容易。

附加优点：

+机器主体外壳带上锁功能，并经粉末涂料处理，能全天候保护主体内的所有软件。主桅杆及灯罩是经镀锌处理，提供卓越的防腐蚀效果。

+机器本身带5个经镀锌处理的千斤顶支撑架，不管在高低不平的工地、抑或强风下、亦能提供可靠及平衡的支持。

+独立的智能化发动机控制模块为保护发动机提供全面的检测，为日常养护带来极大方便。

+可靠的3000转|分钟双缸柴油水冷发电机组，增加工作寿命，甚至在寒冷天气下，自带预热功能，启动依然轻松。发动机的加油箱为120L，等低油量及冷却液温度过高的情况下自动关闭发动机，从而确保发动机不受损坏。

+配置齐全的托架适合高速公路上使用，并提供组合式球形栓，14寸轮胎，4个千斤顶手动支撑架等。

产品使用方法。

1、安装牵引支撑杆

打开包装箱，在拖车轮轴下面位置取出牵引支撑杆，先装上定位销子，然后装上可升降支撑轮，拧经固定螺丝，摇动升降扳手，使机组整体处于近水平状态。

2、安装拖杆

  用支撑物将车体前部顶起，然后打开车体侧门。

  用扳手将车体内部固定L型支架的螺栓拧下，然后抽出L型支架。

  将拖杆插入车体，用螺栓固定在车体内部，随后放下前支撑脚，调节支撑脚到合适高度。然后插上固体销。将车厢内部的锁链取出，挂在车厢底部两侧的铁环上随后用锁链钩住拖杆的挂钩；最后移出支撑物。

3、安装后支撑脚

  拔掉车厢尾部两侧固定后支撑脚的插销拔出支撑脚到合适位置，然后插上固定销。

  摇动摇杆调整后支撑脚高度，使车轮离地，车体重量落在支撑脚上。

4、安装灯头

  拧下升降杆顶部横梁固定灯头的螺栓；然后调节6个灯头的安装支架致水平位置。

  将6个灯头依次固定在两根竖梁上。

  将6个灯头的输入电缆线快速接头接到对应主线街头上；保证公母插头对应合适，就不会接错。

7、拉开所有的横杆直到定位梢自动插上，将支撑脚撑起使撑脚和地面牢牢接触以抗强风，

注意；如果横杆没有完全展开或支撑脚没有牢牢接触地面，严禁升起灯杆，支撑脚受损或灯杆高度，灯杆杠翻倒可能导致严重伤害甚至死亡）

8、松开杠杆支架上的螺栓，摇动拖杆上的绞盘机直到灯杆立直，随后将灯杆底部的安全插销锁紧

9、起动投光灯，发电机，运行灯塔照明功能

A检查柴油机和机油位置和水箱水的位置，初次加油请排光油管内的空气，后面如果油用尽了也需要排空气。起动柴油机请参考操作手册

注意；请检查是否接好所有的地线，特别安全措施，打开线杆，将地线牢固接到杆和车架

B起动柴油机前，确保空气开关在OFF（关）的位置

按下控制面板上电源开关，控制器通电，选择手动启动，按下启动按钮，直到柴油机动行平稳

C将主断路器（灯具的总控制开关）按到ON（开）的位置

D依次打开光源控制开关，可以选择同时启动，也可以等前面灯亮度提高后再开后面的灯，直到所有的灯都亮。灯具的起动时间约为5——10分钟，为气体放电灯金卤灯。

10、关闭灯塔照明功能，停下柴油机，降下灯塔

A关闭每台灯对应的断路器（灯具的控制开关）到OFF（关）的位置，再将总主断路器（灯具的总控制开关）打到OFF（关）的位置

B按控制器上STOP（停），停下柴油机

注意；如果任一断路器（灯具的控制开关）处在ON（开）的位置，不要停下柴油发电机

C将灯杆上的绞盘机返回旋转，灯杆回收

D松开安全锁，交反向摇动拖杆上的绞盘机，灯杆缓慢倒下，并平稳慢倒下放在灯杆支架上，并插上螺栓。

注意；灯杆放在支架上后要检查固定插销是否插到灯杆上，以防灯杆移动

11、移动灯塔

灯可以挂在车后移动，或拿下横杆放在箱内移动，确保前头拖杆锁紧，将横杆和支撑脚完全收回直到定位销自动锁上

注意；至少等灯灭后十五分钟再移动灯塔，如果灯处在炽热情况下移动灯塔可能造成灯泡的破裂

 使用注意事项

 1、调节三个支撑脚高度，使水平仪水滴至中间位置。

 2、给发电机组加注燃油、机油

   按照发电机组说明书要求加注燃油、机油。

 3、启动发电机组

   按照发电机组启动发电机组。

   发电机组启动后必须将车体两个侧门打开。以利于空气流动。

 4、升起缩杆的检查工作

   根据照明要求，调整灯头照射角度；调节照射角度。

   取下车体前部的固定销。

   检查灯塔顶部13米的高度内没有任何障碍物。

   检查钢丝绳完好情况；检查所有的固定销、螺栓安全锁定。

   升降杆最大升起高度为9.5米。

 5、打开灯具，进行照明

   扳动控制面板上的四个照明开关，点燃灯具进行照明 5-10分钟  后灯泡完全启动。

   关闭灯具再次启动时，应等待20分钟左右，等灯泡完全冷却后，才能再次启动。

 6、关闭灯具

   使用完后，应首先关闭灯具。打开车体操作面板，关闭四盏灯具。

 7、降下伸缩杆。

   检查升降杆放倒方向，无人员活动。

  8、关闭发电机组

   关闭发电机组。
